Tras el apagón, La Red Europea de Redes de Transporte de Electricidad (Entso-E) creó un grupo conjunto de expertos europeos, dirigido por aquellos que no se vieron afectados directamente por el incidente, para investigar las causas y formular recomendaciones.
Para presentar estos datos más recientes establecidos por el panel de expertos, Entso-E ha actualizado su página web específica, que sirve como portal de información para las partes interesadas durante la investigación. Entso-E explica que los documentos y materiales allí publicados se consideran documentos de trabajo y se proporcionan únicamente con fines informativos generales.
En su nueva actualización, señalan que se ha identificado «una cronología preliminar» respecto a la «compleja secuencia de hechos» ocurrida antes del apagón. Explican que tensión después de las primeras desconexiones del 28 de abril, cuando se produjo el masivo apagón peninsular, excedió «los límites operativos en gran parte de la red de transmisión española».
La descripción final, según señalan, se recogerá en el informe factual de los expertos, donde también se incluirá un «análisis en profundidad» y «recomendaciones».

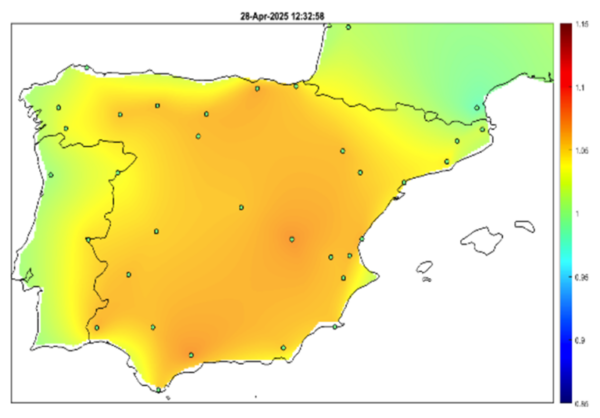

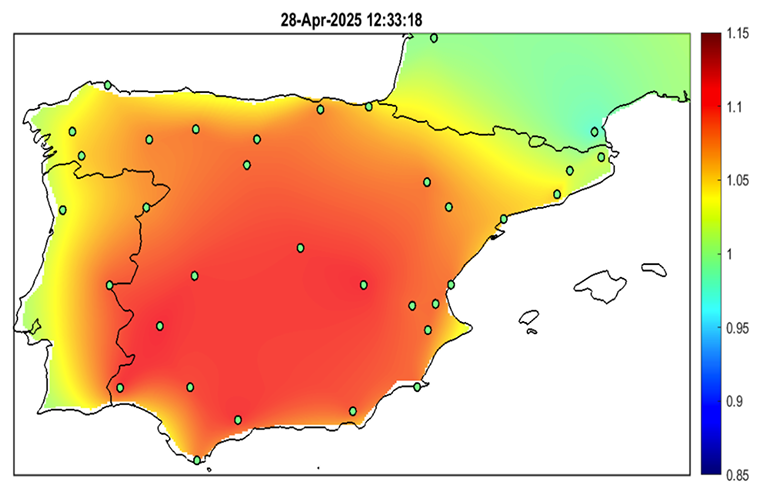

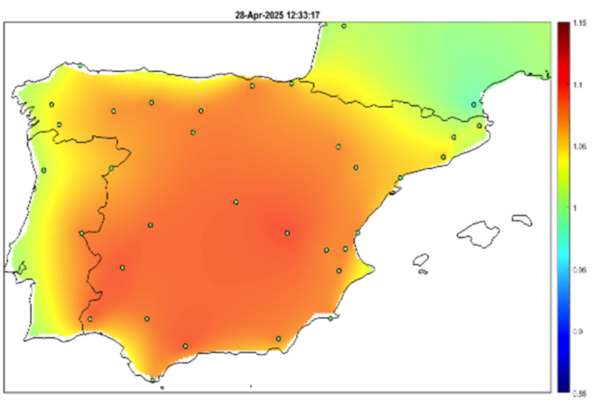

Entso-E ha publicado los mapas de calor de la tensión en la red de 400 kV (por unidad) un segundo después de cada una de las tres primeras desconexiones de generación:
Cronología
Entso-E ya había notificado que «se observaron dos periodos de oscilaciones de potencia y de frecuencia en la zona síncrona de Europa continental”: la primera entre las 12:03 y las 12:07 h, mientras que la segunda se produjo entre las 12:16 y las 12:22 h.
Tras esta segunda oscilación, la tensión se encontraba en un rango de entre 390 y 420 kV, antes de volver a subir, pero todavía en el rango operacional de la red de transmisión.
En ese momento, los programas de intercambio internacional de España eran de 1.000 MW a Francia, 2.000 MW a Portugal y 800 MW a Marruecos, todos en sentido exportador.
A las 12:32:57, 12:33:16 y 12:33:17 h CEST se observaron desconexiones en las regiones de Granada, Badajoz y Sevilla, que se estiman en 2200 MW. No se observaron desconexiones en Portugal ni en Francia durante este periodo. Como consecuencia de estos acontecimientos, se observó un aumento de la tensión en España, lo que provocó un aumento similar en Portugal y una disminución de la frecuencia.
Entre las 12:33:18 y las 12:33:21 h CEST, la tensión en la zona sur de España aumentó bruscamente y, en consecuencia, también en Portugal. La sobretensión provocó una cascada de pérdidas de generación que causó una caída de la frecuencia del sistema eléctrico español y portugués.
A las 12:33:19 h CEST, los sistemas eléctricos de España y Portugal comenzaron a perder la sincronización con el sistema europeo.
Entre las 12:33:19 y las 12:33:22 h CEST, se activaron los planes de desconexión automática de carga y de defensa del sistema de España y Portugal. No se observaron desconexiones en Portugal ni en Francia durante este periodo. Como consecuencia de estos acontecimientos, se observó un aumento de la tensión en España, lo que provocó un aumento similar en Portugal y una disminución de la frecuencia.
A las 12:33:21 h CEST, las líneas aéreas de CA entre Francia y España fueron desconectadas por dispositivos de protección contra la pérdida de sincronismo.
A las 12:33:24 h CEST, todos los parámetros de los sistemas eléctricos español y portugués colapsaron y las líneas HVDC entre Francia y España dejaron de transmitir energía.
