La Presidencia del Instituto Balear de la Energía ha convocado una licitación para la ejecución de una instalación fotovoltaica sobre marquesinas en los aparcamientos P1, P2, P3, P4 y P5 del Parque de Innovación Tecnológica Bit de Menorca, con una potencia total de 3.200 kW, así como la instalación de 13 nuevos equipos de recarga para vehículos eléctricos y la substitución de 5 equipos de recarga existentes.
El contrato cuenta con un presupuesto total de 6.247.589 euros y el plazo de presentación de ofertas para este servicio finaliza el próximo 3 de julio. El plazo de ejecución de las obras es de 5 meses.
La construcción de la planta fotovoltaica consta de las siguientes seis fases:
Fase 1: La instalación estará formada por 1.248 módulos de 505 Wp que totalizan 630,24 kWp a 4 inversores Ingeteam Ingecon Sun 3Play 160TL de 160 kW a 690V AC. A cada uno de los 4 inversores, llegan 3 strings de 26 módulos y 19 strings de 25 módulos.
Fase 2: La instalación estará formada por 1.114 módulos de 505 Wp que totalizan 562,57 kWp conectados a 4 inversores Ingeteam Ingecon Sun 3Play 160TL de 160 kW a 690V AC. A cada uno de los 4 inversores, llegan 6 strings de 19 módulos y 19 strings de 20 módulos.
Fase 3: La instalación estará formada por 968 módulos de 505 Wp que totalizan 488,84 kWp conectados a 4 inversores Ingeteam Ingecon Sun 3Play 160TL de 160 kW a 690V AC. A cada uno de los 4 inversores, llegan 11 strings de 25 módulos y 3 strings de 24 módulos.
Fase 4: La instalación estará formada por 1.622 módulos de 505 Wp que totalizan 819,11 kWp conectados a 5 inversores Ingeteam Ingecon Sun 3Play 160TL de 160 kW a 690V AC. A cada uno de los 5 inversores, llegan 10 strings de 25 módulos y 4 strings de 24 módulos.
Fase 5: La instalación estará formada por 1.153 módulos de 505 Wp que totalizan 582,27 kWp, conectados a 4 inversores Ingeteam Ingecon Sun 3Play 160TL de 160 kW a 690V AC. A cada uno de los 4 inversores, llegan 9 strings de 25 módulos y 2 strings de 24 módulos.
Fase 6: La instalación estará formada por 650 módulos de 505 Wp que totalizan 328,25 kWp, conectados a 3 inversores Ingeteam Ingecon Sun 3Play 160TL de 160 kW a 690V AC. A cada uno de los 3 inversores, llegan 3 strings de 25 módulos y 6 strings de 24 módulos.

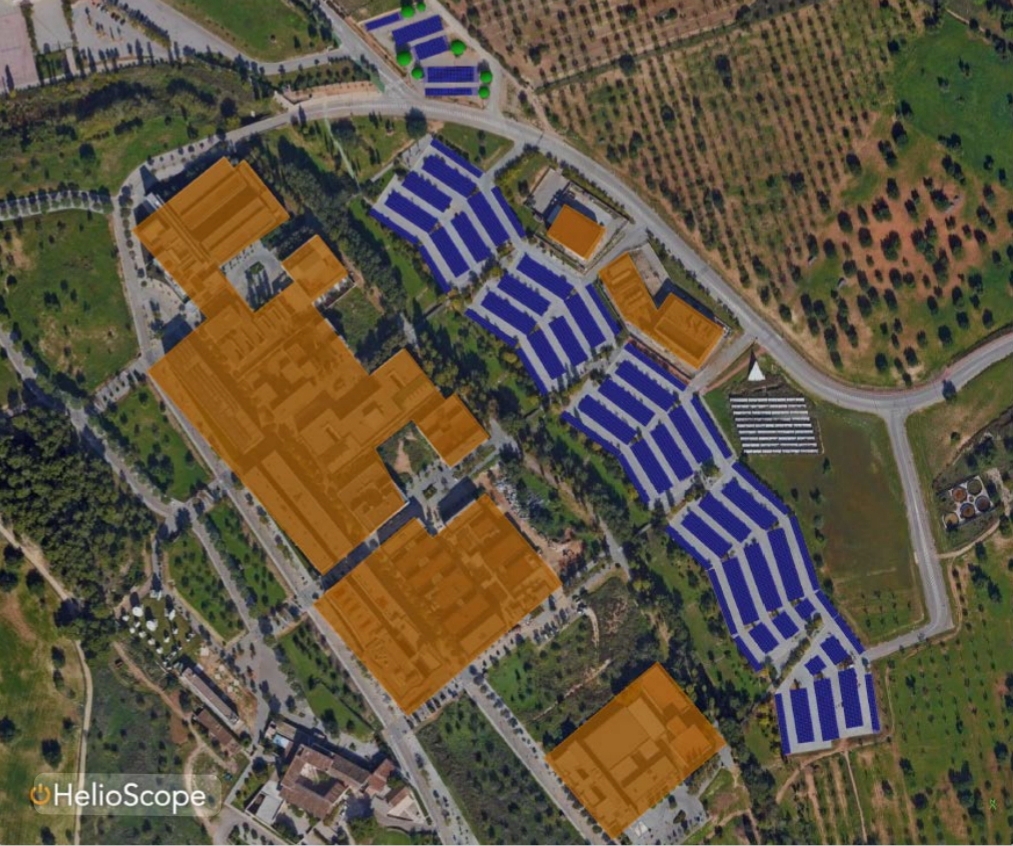

Imagen: Instituto Balear de la Energía

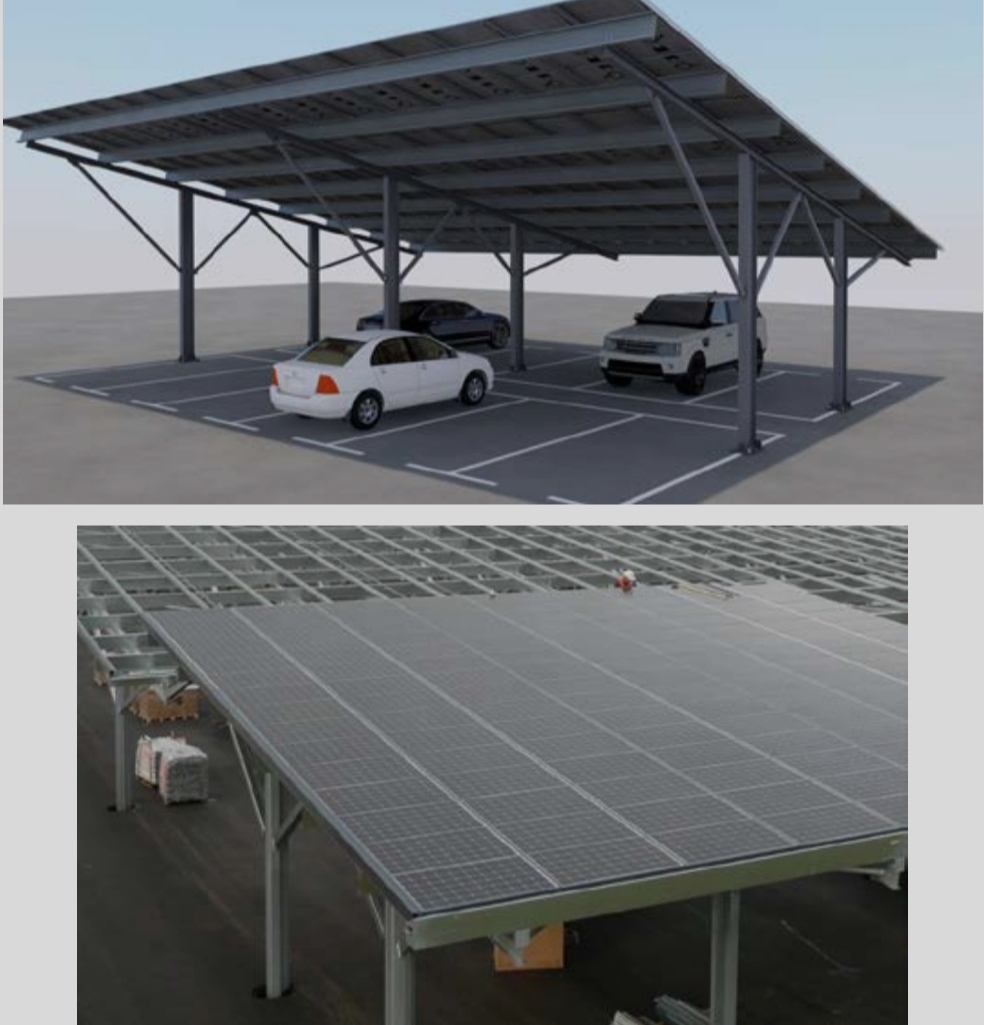

En todos los casos, la estructura de soporte de los módulos a utilizar será de tipo marquesina de aparcamiento anclada a zapatas de hormigón, adaptado para la instalación de módulos solares fotovoltaicos e inclinada a 5°.
La marquesina dispone de columnas de soporte descentradas que permiten el paso de servicios (como evacuación de pluviales) por el extremo del aparcamiento.
La estructura se conforma de los siguientes materiales:
- Correas: perfil C/S/Z/sigma, sección cuadrada RHS. Acero S355 Y protección 2275 0 2600
- Columnas: IPE/HEA. Acero S275 y protección con acero galvanizado en caliente.
- Traveseras: IPE/HEA/PRS. Acero S275/S235 y protección con acero galvanizado en caliente
- Arriostramiento cruzado: SHS cuadrado. Acero S235 y protección con acero galvanizado en caliente.
- Refuerzo viento. Ángulo El hierro. Acero S235 Y protección con acero galvanizado en caliente.
- Caracolería y varillas: M10 a M24. Alta resistencia clase 8.8 y protección en zinc y acero inoxidable.
El proyecto cuenta, además, con 7 estaciones semirrápidas de recarga de vehículos eléctricos para modo de carga 3 con dos tomas de carga de hasta 22 kW, modelo Urban T22 Master de la marca catalana Circutor o similar, y 6 estaciones semirápidas de recarga de vehículos eléctricos para modo de carga 3 con dos tomas de carga de hasta 22 kW, modelo Urban T22 Slave de la marca Circutor o similar.
Este procedimiento de contratación está enmarcado dentro del Plan de Recuperación, Transformación y Resiliencia – Next Generation.
