Eiffage Energía Sistemas lleva a cabo una instalación fotovoltaica de autoconsumo en el complejo de Nuevos Ministerios en Madrid, sede del Ministerio para la Transición Ecológica y el Reto Demográfico (MITECO). En este caso, al tratarse de un edificio protegido, se ha optado por utilizar vidrio fotovoltaico fabricado por la empresa española Onyx Solar. Esta ha suministrado 600 unidades de vidrio de alta tecnología para la sede del MITECO lo que supone, según explica la empresa en un comunicado, un ahorro energético del 30 % sin impacto visual.
Se ha utilizado un un acabado personalizado en una variante de su color Lime White para lograr un mimetismo absoluto con la arquitectura original. «Este desarrollo técnico permite que los paneles se fundan con la tonalidad de la cubierta existente, haciendo que la tecnología sea prácticamente imperceptible desde el exterior», señala Onyx Solar.

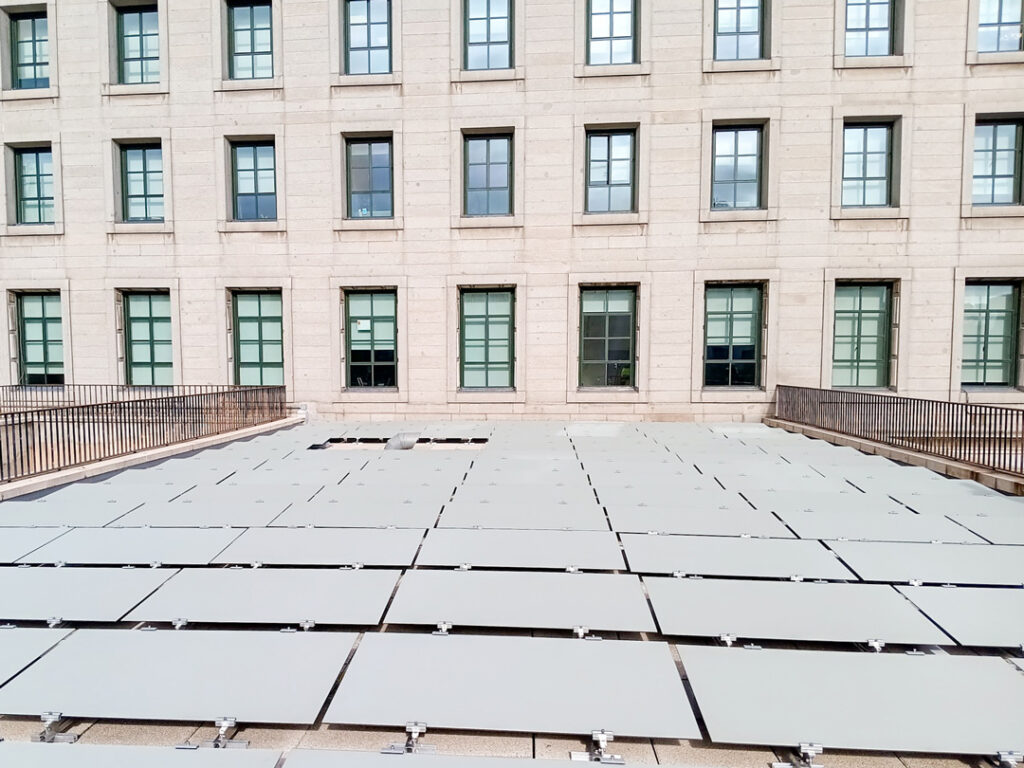

En agosto de 2024, MITECO licitó un proyecto fotovoltaico para su sede por 1.38 millones de euros. Según la licitación, de la que resultó adjudicataria Eiffage Energía, el sistema fotovoltaico de 106,39 kWp se compone de un total de 572 paneles fotovoltaicos sobre la cubierta de los módulos C, A y D. Los paneles se instalan sobre estructura metálica, con una inclinación de 10°, que permite la evacuación de precipitaciones y suciedad, y con un azimut de 5°, coincidente con la orientación del edificio.
Los 572 módulos fotovoltaicos se conectan originando 24 series de paneles distribuidas en 7 grandes bloques de generación fotovoltaica. La cubierta del módulo C alberga 3 bloques, que contienen un total 11 cadenas de paneles; la cubierta del módulo A alberga otros 3 bloques, dando un total 11 cadenas de paneles; la cubierta del módulo D cuenta con un único bloque formado por 3 cadenas de paneles.
Las canalizaciones discurren, a excepción de las indispensables en cubierta, por el interior del edificio, hasta el cuarto técnico de protecciones e inversores de la planta 2. En dicho recinto, tras acondicionarlo arquitectónicamente, se instalan las cajas de protecciones y los cuadros eléctricos con las correspondientes protecciones contra sobrecargas, cortocircuitos y corrientes de defecto, tanto para corriente continua como para corriente alterna.
Se instalarán cuatro inversores trifásicos, con una potencia nominal CA de 25 kW y tres seguidores de máxima potencia cada uno. Por tanto, las 24 cadenas de paneles se agrupan por pares para conectarse a las 12 entradas de los inversores. La instalación se diseña conforme a la modalidad de autoconsumo conectada a red sin excedentes, por lo que se dispone un sistema de anti-vertido en la conexión a la red.
