La instalación del día: integración FV en cubierta ajardinada de 23 kWp, 30 kWh y carga rápida en un sistema residencial de Pedraça

E‑esfera, plataforma portuguesa de soluciones inteligentes y energía para empresas, ha puesto en marcha para un cliente residencial de la localidad portuguesa de Pedraça una instalación fotovoltaica de autoconsumo con almacenamiento y soluciones de movilidad eléctrica que integra producción solar, gestión energética avanzada y climatización mediante bombas de calor, con equipos suministrados por el distribuidor alemán Baywa re. “El sistema se basa en la plataforma SigenStor, diseñada para coordinar la generación, el consumo, las baterías y la carga de vehículos eléctricos dentro de un único ecosistema”, dijo a pv magazine Ricardo Pimenta, director general de E-esfera.

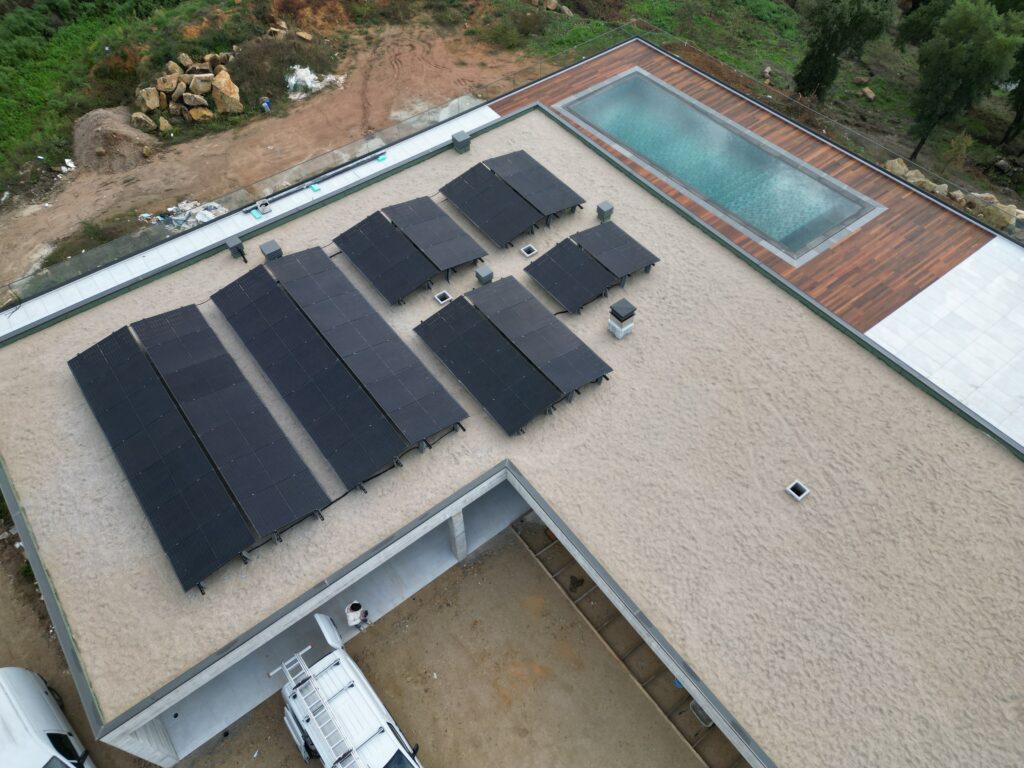

Pimenta explicó que la producción de energía se garantiza mediante 52 módulos fotovoltaicos Trina Solar Vertex S+ (R) de 445 Wp, modelo Full Black, con tecnología bifacial, marco negro y construcción de doble vidrio transparente, proporcionando una potencia instalada total de 23,14 kWp.

Los módulos fotovoltaicos están instalados sobre una estructura del fabricante alemán Novotegra, modelo Green Roof, diseñada específicamente para cubiertas verdes, “solución que garantiza compatibilidad con sistemas ajardinados, minimiza la carga sobre la impermeabilización existente y asegura estabilidad mecánica e integración arquitectónica”, señaló Pimenta.

El sistema incluye un inversor híbrido trifásico SigenStor EC 25 TP, encargado de la conversión de la energía producida y de la gestión inteligente de los flujos energéticos entre la producción solar, las baterías, los consumos de la instalación y la red eléctrica.

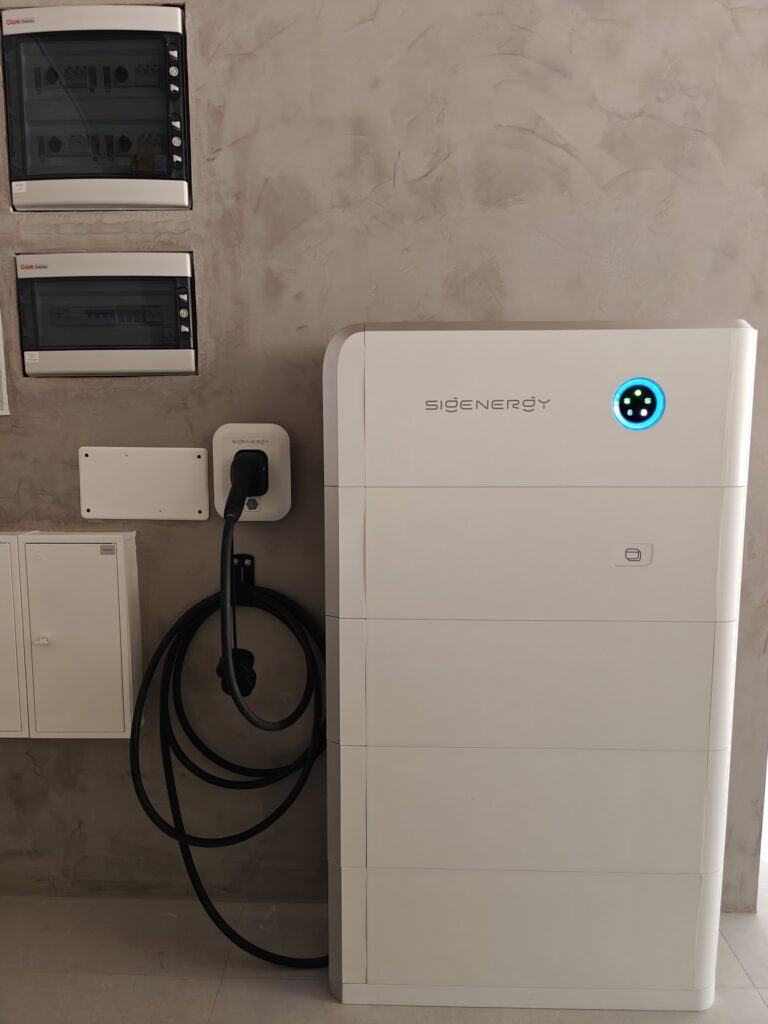

El director de E-esfera destacó que, para almacenamiento, la solución integra tres baterías de Sigenerge SigenStor BAT 10.0, con una capacidad total de 30 kWh, lo que permite aumentar de forma significativa la tasa de autoconsumo, reducir la dependencia de la red y disponer de energía en periodos sin producción solar o durante fallos en el suministro. “La continuidad de servicio se asegura mediante el Sigen Gateway C60‑2, que incorpora funciones avanzadas de gestión energética y permite la operación en modo de emergencia, garantizando el suministro a cargas esenciales durante interrupciones de la red pública”.

En el ámbito de la movilidad eléctrica, el sistema integra dos soluciones de carga: un cargador Sigen EV DC de 25 kW, que permite carga rápida en corriente continua y funciones V2X, y un cargador Sigen EV AC de 22 kW para carga en corriente alterna de alta potencia. “Ambos cargadores están plenamente integrados en el ecosistema Sigenergy, priorizando el uso de la energía solar producida y almacenada, reduciendo los costes asociados a la movilidad eléctrica y optimizando la gestión energética”, añadió Pimenta.

La instalación incluye cuadros eléctricos AC y DC del fabricante GAVE, dimensionados para asegurar la protección, seccionamiento, monitorización y operación segura de todos los circuitos eléctricos asociados al sistema fotovoltaico, almacenamiento y carga de vehículos eléctricos, cumpliendo la normativa técnica aplicable.

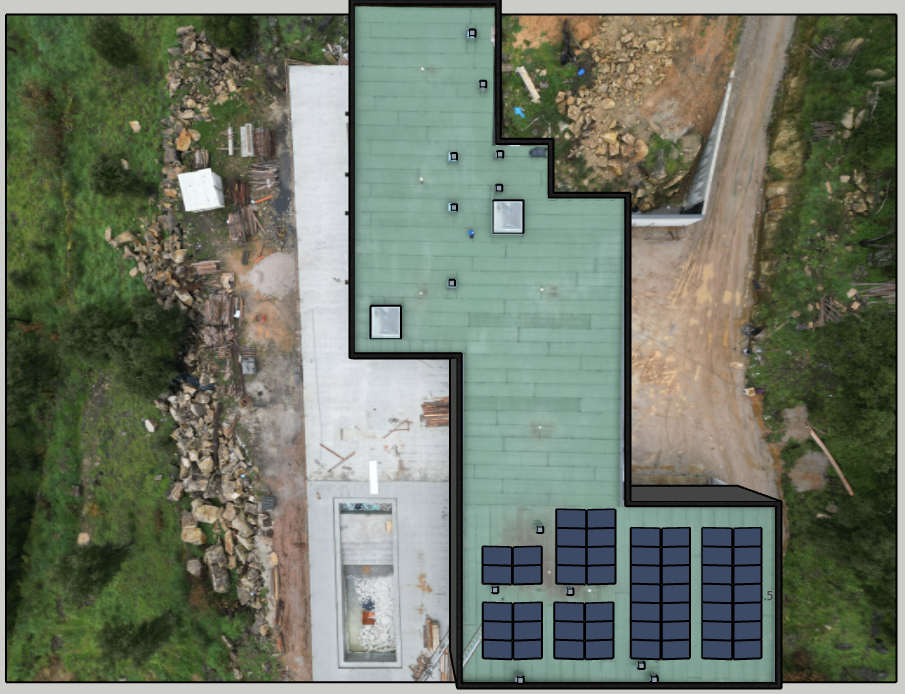

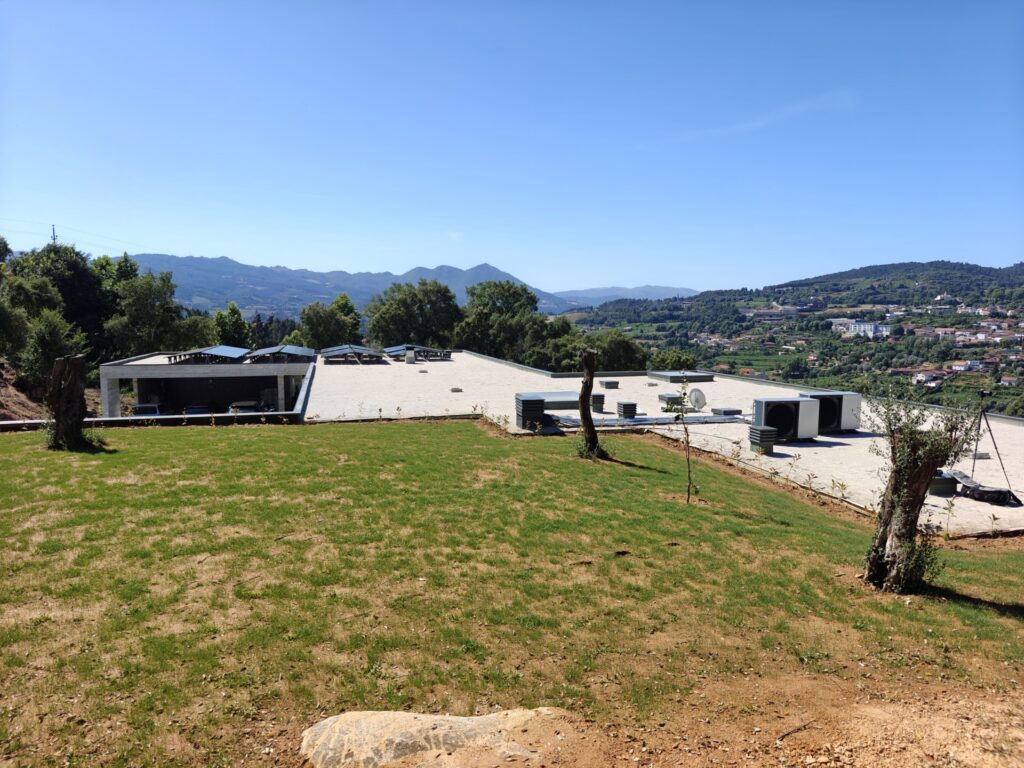

Según Pimenta, la principal dificultad o cuidado estuvo en la parte más visible de la instalación, es decir, los módulos fotovoltaicos y el condicionante de disponer de una cubierta ajardinada, que está en fase final y pronto estará verde. “Todo debía quedar integrado con la vivienda de forma que pareciera formar parte de la arquitectura, del entorno y el paisaje. Además, realizamos algunos estudios previos para validar la mejor configuración, el mejor layout y la integración, permitiendo también una futura ampliación del sistema si fuera necesaria”.

También se tuvo en cuenta la creación de pasillos de acceso entre los módulos para facilitar las tareas de mantenimiento y poder llegar a todos ellos sin dificultad.

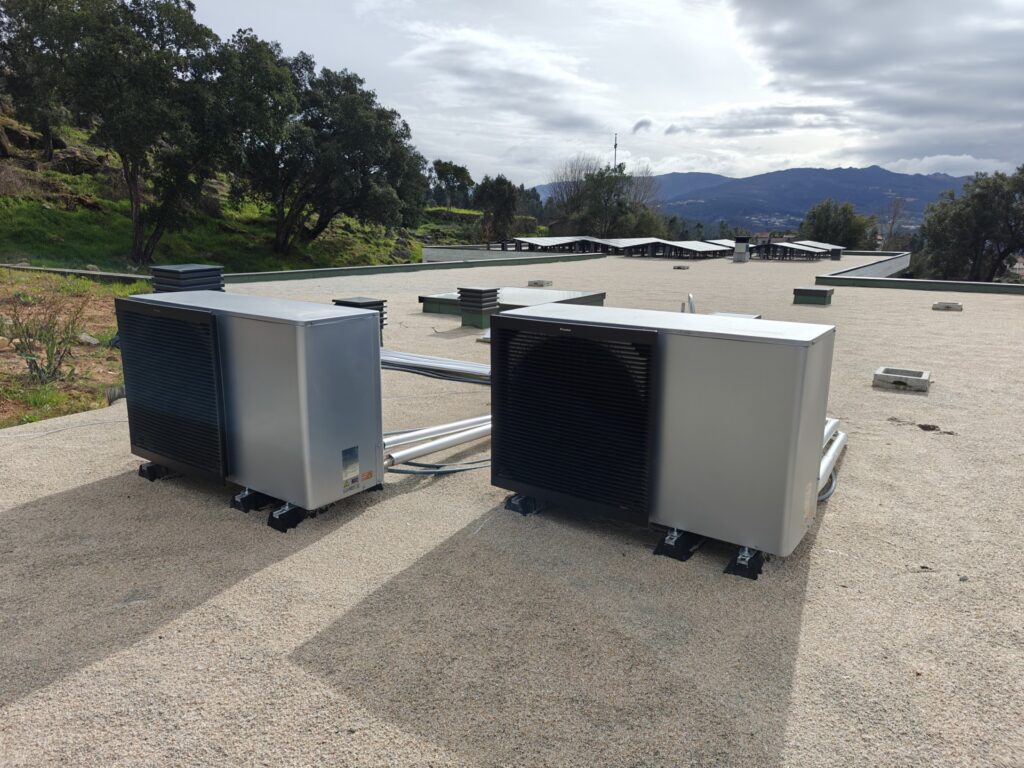

La instalación se complementa con un sistema de climatización de alta eficiencia compuesto por dos bombas de calor aire‑agua Daikin de 16 kW cada una, destinadas al calentamiento y refrigeración de los espacios interiores y al calentamiento de la piscina.

“La integración de estos equipos con el sistema fotovoltaico y de almacenamiento permite maximizar el aprovechamiento de la energía renovable producida localmente, reducir los consumos eléctricos procedentes de la red y aumentar la eficiencia energética global”, concluyó Pimenta.
